10 Tips zu gegossenen Konstruktionen

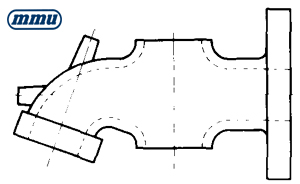

Tip 1

Bitte sehen Sie bei Ihrer Konstruktion Aufspannnocken für die Bearbeitung vor, dies spart Kosten.

Tip 2

Bitte sehen Sie bei Ihrer Konstruktion durch Drehen herstellbare Kerne vor, dies spart Kosten.

Links sehen Sie eine aufwendige Innenkonstruktion, rechts eine qualitative und preiswerte Innenkonstruktion.

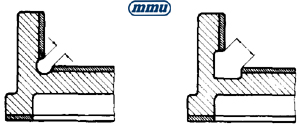

Tip 3

Bitte sehen Sie bei Ihrer Konstruktion ausreichend dimensionierte Auslaufecken vor, dies spart Kosten bei der Bearbeitung.

Links sehen Sie eine aufwendige Innenkonstruktion, rechts eine qualitative und preiswerte Innenkonstruktion.

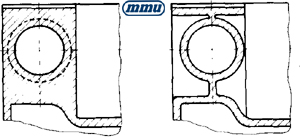

Tip 4

Bitte achten Sie bei Ihrer Konstruktion auf geringe wanddicken Unterschiede und vermeiden Sie Materialanhäufungen, dies spart Kosten und verbessert die mechanischen Eigenschaften.

Links sehen Sie eine aufwendige und teure Konstruktion, rechts eine qualitative und preiswerte Konstruktion.

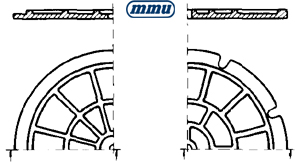

Tip 5

Bitte sehen Sie bei großen Konstruktionen Randverstärkungen und Entspannungsschlitze vor und vermeiden Sie Materialanhäufungen, dies spart Kosten und verbessert die mechanischen Eigenschaften.

Links sehen Sie eine aufwendige und teure Konstruktion, rechts eine qualitative und preiswerte Konstruktion.

Tip 6

Bitte sehen Sie bei Ihrer Konstruktion vorgegossene Schmierkanäle vor, dies spart Kosten.

Links sehen Sie eine aufwendige und teure Konstruktion, rechts eine qualitative und preiswerte Konstruktion.

Tip 7

Bitte ziehen Sie bei Ihrer Konstruktion anzugießende Augen direkt aus der Wand, dies spart Kosten und verbessert die mecha-

nischen Eigenschaften.

Links sehen Sie eine aufwendige und teure Konstruktion, rechts eine qualitative und preiswerte Konstruktion.

Tip 8

Bitte achten Sie bei Ihrer Konstruktion auf geringe Herstellungskosten und sparen Sie bis zu 50% Stückkosten durch den

Wegfall von unnötigen Durch-

brüchen, dies erhöht die Verkaufs-

chancen.

Links sehen Sie eine aufwendige und teure Konstruktion, rechts eine qualitative und preiswerte Konstruktion.

Tip 9

Bitte bevorzugen Sie bei Ihrer Konstruktion Druckbeanspruchung, dies spart Kosten und verbessert die Festigkeit bei gleichem Gewicht.

Links sehen Sie eine aufwendige und teure Konstruktion, rechts eine qualitative und preiswerte Konstruktion.

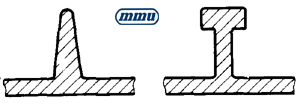

Tip 10

Bitte versehen Sie zugbeanspruchte Rippen mit einer Wulst, dies verbessert Ihre Konstruktion.

Besser wäre es, wenn Sie auf Druckbeanspruchung umstellen können.

Links sehen Sie eine ungünstige Konstruktion, rechts eine korrekte, gute Konstruktion.
